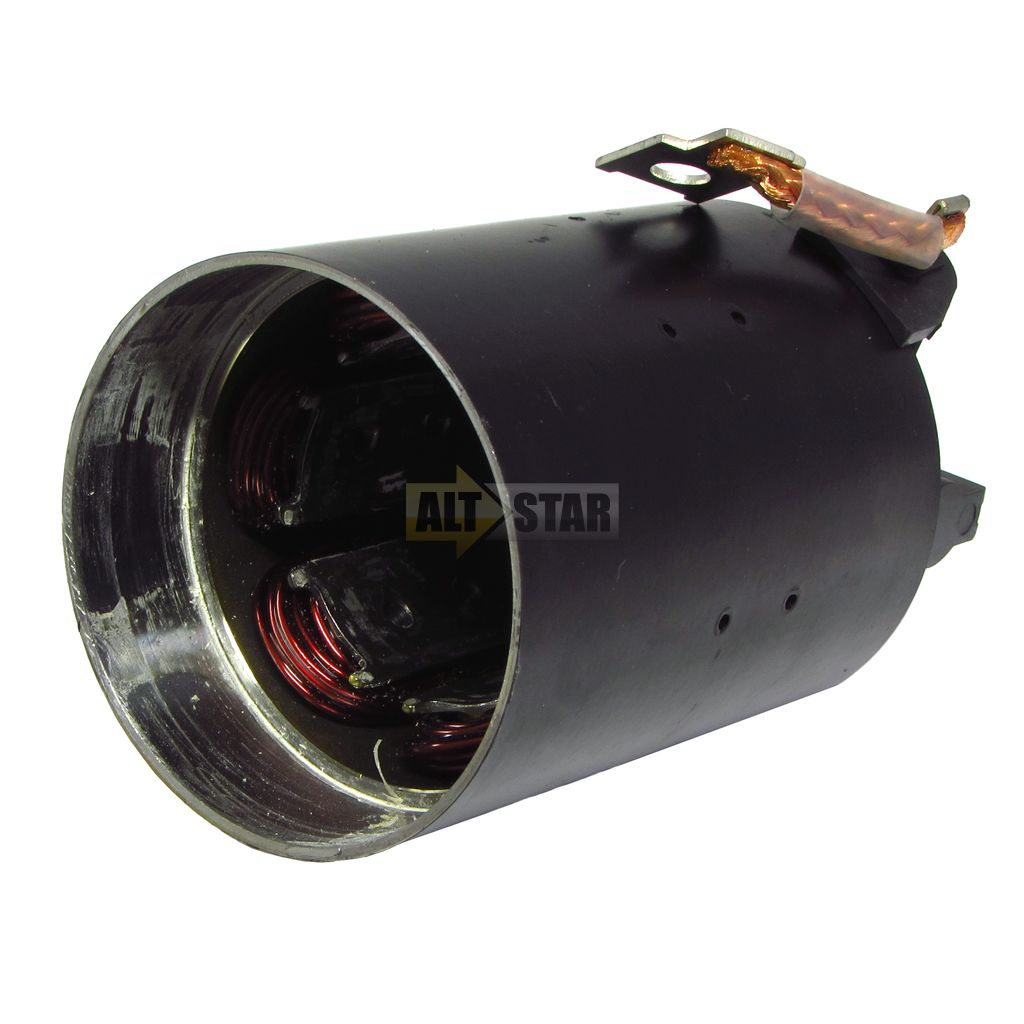

Статор стартера
Як і будь-який інший двигун постійного струму, стартер складається зі статора, якоря та щіткового вузла. Обертання маховика включає обгонна муфта (бендикс).
Обертання бендикса і включення подачі шляхом зачеплення маховика здійснюється відкатним реле. Корпус виконаний у вигляді сталевої циліндричної деталі, в якій розміщені обмотки статора.
Тип стартера
- Немає коробки передач
- З коробкою передач
Редукторні пускачі відрізняються тим, що статор стартера має електромагнітні котушки і постійні магніти. З постійними магнітами, на відміну від електромагнітів, стартер споживає менше струму, але в той же час генерує менше енергії. Тому для збільшення крутного моменту в комплектацію повинен входити редуктор. Гарячий корпус статора може призвести до несправності стартера.
На різні моделі можуть встановлюватися вироби з різною потужністю в залежності від модифікації двигуна і обсягів. Схема підключення стартерів з редуктором і без нього схожа, і вони взаємозамінні, якщо вироби виготовляються для однієї моделі.
Несправності стартера:
- Замок запалювання не реагує, коли ключ повертають у положення «старт»
- Часті клацання (скрипи) в реле втягування, електродвигун не реагує
- Одне натискання реле не крутить стартер
- Невеликий стартовий поворот якоря
- Сильний шум під час роботи
- Сильний нагрів корпусу статора
- Запах горілого бакеліту від обмоток
Причини несправності
Електродвигун не реагує на вимикач запалювання: * Відсутня маса двигуна * Несправний замок запалювання * Зношені або забруднені контакти живлення реле втягувача *Полетіла мікросхема контрольного живлення реле
Часті натискання на реле:
- Розряджена або погана батарея, одна з клем батареї ослаблена, або виникла проблема з «масою» двигуна. Одне натискання на реле сповільнює швидкість запуску.
- Зношені щітки на анкерах.
- Закоротіть обмотки.
Нарешті бажано регулярно перевіряти стан, щоб не їздити вантажівкою далеко від населених пунктів через несправність стартера, тобто:
- Надійність фіксації клем акумулятора та зарядки
- Підключення на клемах буксирного реле
- Закріпіть стартер на картері зчеплення
- Перегляньте стан анкерних щіток і втулок
- Сильний знос анкерних втулок
Шум під час руху:
Зношені анкерні втулки.
Покрокова намотування.
Сильний нагрів статора і запах бакеліту;
Коротке замикання в одній з обмоток.
